Introducción al proyecto
Los proyectos de equipos de minería a gran-escala exigen más que capacidad de fabricación:-requieren precisión de ingeniería, control de calidad riguroso y logística global confiable. Cada componente de gran tamaño debe diseñarse para un rendimiento-a largo plazo sin dejar de ser transportable a través de cadenas de suministro internacionales.
Para apoyar un proyecto de procesamiento de minerales en Mozambique, ZM INDUSTRY CO., LTD. Recientemente completó la fabricación y el envío de una carcasa de fregadora rotativa de 6,5-metros equipada con anillos de montaje forjados y mecanizados con precisión. Debido a sus dimensiones sobredimensionadas, el equipo fue transportado en un buque fraccionado, lo que garantiza un manejo seguro desde la fabricación hasta la entrega final.
Este proyecto destaca nuestra capacidad para integrar ingeniería, fabricación pesada, control de calidad y transporte internacional en una solución completa para operaciones mineras globales.
Tipo de proyecto
Exportación de equipos de procesamiento de minerales
Equipo
Carcasa de fregadora giratoria con anillos de montaje forjados
Longitud total
6.5 m
Material
Acero estructural S355JR
Método de envío
Romper buque a granel
Destino
Mozambique
Industria
Minería y procesamiento de minerales
Fabricación
Fabricación pesada OEM
Entrega exitosa del proyecto
Este envío representa otra entrega internacional exitosa de equipos de minería de gran tamaño fabricados para aplicaciones exigentes de procesamiento de minerales.
El conjunto completo incluye un soporte-de alta resistencia.Carcasa de fregadora giratoriaDiseñado para operar bajo condiciones de carga continua manteniendo una excelente estabilidad estructural. Desde la revisión de ingeniería hasta el envío final, cada etapa se ejecutó de acuerdo con las especificaciones del proyecto, garantizando que el equipo cumpliera con los requisitos de fabricación y transporte.
Más allá de suministrar un solo componente, esta entrega refleja nuestra capacidad para respaldar proyectos mineros internacionales con ingeniería, fabricación, inspección y logística de exportación integradas.
El proyecto implicó la fabricación de una carcasa de fregadora rotativa personalizada con una longitud total de aproximadamente 6,5 metros, fabricada con acero estructural S355JR y suministrada con anillos de montaje forjados y-mecanizados con precisión.
El equipo fue diseñado para un servicio-a largo plazo en operaciones de lavado de minerales abrasivos y diseñado para integrarse perfectamente con el sistema de soporte giratorio existente del cliente.
Por sus dimensiones y características de transporte, se incorporó al proyecto la planificación logística desde la etapa de ingeniería inicial, garantizando un levantamiento seguro, sujeción segura de la carga y un transporte marítimo eficiente.
- Carcasa de fregadora giratoria de 6,5 metros diseñada-a medida
- Anillos de montar forjados y{0}}mecanizados con precisión
- Construcción de acero estructural S355JR de alta resistencia
- Documentación completa de control de calidad y control de calidad
- Solución de envío fraccionado para carga de gran tamaño
- Diseñado para operaciones continuas de procesamiento de minerales.
- Fabricación OEM para proyectos mineros internacionales.
Los depuradores rotativos se utilizan ampliamente en plantas de procesamiento de minerales para eliminar arcilla, lodo y otras impurezas antes de la trituración, cribado o beneficio aguas abajo. Como componente estructural principal del sistema giratorio, la carcasa del depurador debe soportar cargas dinámicas continuas y al mismo tiempo mantener la precisión dimensional durante toda su vida útil.
Para este proyecto de Mozambique, el rendimiento confiable del equipo era esencial para garantizar el funcionamiento estable de la planta y reducir los requisitos de mantenimiento en condiciones de campo exigentes.
Requisitos del cliente
El cliente necesitaba una carcasa de fregadora-de alta resistencia capaz de soportar un funcionamiento continuo, una alta rigidez estructural y una transferencia de carga fiable a través del sistema de anillos de montaje. Además de la calidad de fabricación, los registros de inspección completos y el embalaje-listo para la exportación eran requisitos obligatorios para el proyecto.
Excelencia en fabricación
Fabricación-de servicio pesado para equipos rotativos grandes
La fabricación de equipos rotativos de gran tamaño requiere mucho más que las técnicas de fabricación convencionales. Cada etapa de producción debe controlarse cuidadosamente para garantizar la precisión estructural, la confiabilidad mecánica y el rendimiento operativo a largo plazo-.
Para este proyecto, la carcasa del depurador giratorio de 6,5-metros se fabricó utilizando acero estructural S355JR de alta-calidad, seleccionado por su excelente soldabilidad, resistencia y estabilidad dimensional en condiciones de minería de servicio pesado.
Las secciones de la carcasa se laminaron con precisión para lograr la geometría cilíndrica requerida antes de ensamblarlas mediante procedimientos de soldadura calificados. Durante toda la fabricación, se mantuvo un estricto control dimensional para minimizar la distorsión y garantizar una alineación precisa con los anillos de montaje forjados.
Al combinar equipos de fabricación avanzados con equipos de ingeniería experimentados, podemos fabricar equipos rotativos personalizados que cumplan con los estándares de calidad internacionales y los requisitos operativos específicos del proyecto-.
Integración de precisión de anillos de montar forjados
El anillo de rodadura es uno de los componentes de soporte de carga-más críticos en cualquier sistema de fregadora rotativa. Su precisión de fabricación influye directamente en la alineación del tambor, la distribución de la carga y la estabilidad operativa a largo plazo.
Para este proyecto, los anillos de montaje forjados se mecanizaron con precisión-antes del ensamblaje para garantizar dimensiones, concentricidad y rendimiento de contacto precisos con el sistema de rodillos de soporte.
Se prestó especial atención a la interfaz entre la carcasa y los anillos de montaje, lo que permitió que el conjunto giratorio completo transfiera cargas operativas de manera eficiente y al mismo tiempo reduzca las concentraciones de tensión localizadas durante el servicio continuo.
Este diseño estructural integrado ayuda a mejorar la confiabilidad del equipo, minimizar la vibración y extender la vida útil tanto de la carcasa como de los componentes de soporte.

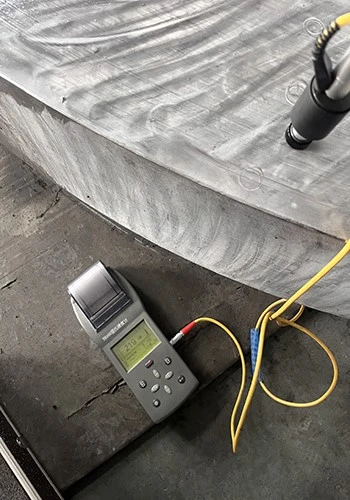

Estricto control de calidad durante toda la producción
Se implementó control de calidad en cada etapa de producción para verificar la integridad del material, la calidad de la soldadura, la precisión dimensional y el rendimiento estructural final.
Los procedimientos de inspección para este proyecto incluyeron:
- Verificación de la composición química del material.
- Pruebas de propiedades mecánicas para componentes forjados.
- Pruebas ultrasónicas (UT) de todas las soldaduras-de penetración total
- Examen ultrasónico de superficies mecanizadas de acuerdo con ASTM A609
- Inspección de partículas magnéticas (MPI) en pasadas de raíz y soldaduras completadas
- Registros de tratamientos térmicos y documentación de trazabilidad.
- Informes completos de inspección dimensional.
Cada resultado de la inspección se documentó dentro del Plan de Control de Calidad (QCP) del proyecto, proporcionando una trazabilidad completa desde la materia prima hasta el envío final.
Capacidad de ingeniería más allá de la fabricación
La entrega exitosa de equipos mineros de gran tamaño depende de algo más que la capacidad de fabricación. Requiere coordinación de ingeniería desde la etapa inicial de diseño hasta la producción, inspección, transporte y planificación de la instalación en el sitio.
Para cada proyecto personalizado, nuestro equipo de ingeniería trabaja en estrecha colaboración con los clientes para revisar dibujos, evaluar la viabilidad de fabricación, optimizar los detalles estructurales y preparar soluciones de transporte para cargas de gran tamaño.
Este enfoque integrado reduce el riesgo del proyecto, mejora la eficiencia de la entrega y garantiza que cada componente se fabrique para el entorno operativo previsto.
Ya sea suministrando conjuntos completos de depuradores rotativos o componentes de repuesto, nuestro objetivo es proporcionar soluciones basadas en ingeniería-que respalden el éxito a largo plazo-de las operaciones de procesamiento de minerales.
Entrega de proyectos globales
Por qué se seleccionó el envío fraccionado
Seleccionar el método de transporte adecuado es tan importante como fabricar el propio equipo. Para componentes mineros de gran tamaño, la planificación logística comienza durante la fase de ingeniería para garantizar que cada etapa de manipulación y transporte se pueda completar de forma segura.
Con una longitud total de aproximadamente 6,5 metros y una configuración estructural-de servicio pesado, el Rotary Scrubber Shell terminado superó las limitaciones prácticas de carga del transporte de contenedores convencional. Después de evaluar las dimensiones de la carga, los requisitos de elevación y la logística de destino, se seleccionó el envío fraccionado como la solución más eficiente y confiable.
A diferencia de los envíos de contenedores estándar, el transporte fraccionado permite elevar equipos de gran tamaño directamente al buque mediante grúas-de elevación pesada. Este método minimiza la complejidad del manejo al tiempo que reduce el riesgo de daños estructurales durante la carga y descarga.
Para equipos rotativos grandes, seleccionar el método de envío correcto no es solo una decisión logística-sino que es una extensión de la solución de ingeniería general.
Embalaje de exportación y protección de carga
Para resistir el transporte marítimo-de larga distancia, cada componente se preparó utilizando medidas de protección orientadas-a la exportación antes de salir de fábrica.
La carcasa y los anillos de montaje se limpiaron minuciosamente después de la inspección final. Las superficies mecanizadas fueron protegidas conrevestimiento anticorrosión, mientras que las interfaces expuestas se cubrieron de forma segura para evitar la humedad y la contaminación durante el transporte marítimo.
Las posiciones de elevación estaban claramente marcadas para garantizar un manejo seguro durante las operaciones de carga y descarga. Luego, la carga se preparó de acuerdo con los requisitos de transporte fraccionado, lo que permitió un levantamiento, sujeción y descarga eficiente en el puerto de destino.
La cuidadosa protección del embalaje y la carga ayuda a preservar la precisión del mecanizado y reducir el trabajo de preparación durante la instalación-in situ.
Carga segura y transporte marítimo
Después de completar la inspección de calidad y el embalaje, el equipo fue transportado al puerto para operaciones de carga-pesadas.
Se desarrollaron planes de elevación profesionales de acuerdo con la geometría de la carcasa y el centro de gravedad para garantizar un manejo estable durante todo el proceso de carga. Se utilizaron equipos de elevación adecuados y métodos de aparejo certificados para minimizar la tensión estructural durante la elevación.
Una vez a bordo, la carga se sujetó de forma segura utilizando prácticas de sujeción a granel diseñadas para resistir las fuerzas dinámicas encontradas durante el transporte marítimo.
Desde el envío a la fábrica hasta la carga del barco, cada operación siguió un plan logístico coordinado, lo que garantizó que el equipo partiera a tiempo para su viaje a Mozambique.
Los proyectos mineros exitosos dependen de socios confiables capaces de entregar más que componentes individuales. Desde la consulta de ingeniería y la fabricación OEM hasta la coordinación de la logística internacional, cada etapa debe trabajar en conjunto para mantener los cronogramas del proyecto encaminados.
Con amplia experiencia en la fabricación de equipos de minería-pesados,InfobelFilipinasOtros Comercios & ServiciosZM INDUSTRY CO., LTD.suministra soluciones personalizadas para depuradores rotativos, molinos, trituradoras, coronas dentadas, anillos giratorios y otros componentes críticos de procesamiento de minerales.
Ya sea brindando soporte a una nueva planta de procesamiento o reemplazando equipos desgastados, nuestro equipo de ingeniería trabaja en estrecha colaboración con los clientes para entregar productos que cumplan con las especificaciones del proyecto, los estándares internacionales de calidad y los requisitos de transporte global.
¿Pueden fabricar carcasas de fregadoras rotativas según los dibujos del cliente?
Sí. Proporcionamos fabricación OEM según los dibujos, especificaciones y condiciones operativas del cliente.
¿Por qué se seleccionó el envío fraccionado para este proyecto?
Debido a que el equipo excedía las dimensiones estándar de los contenedores, el transporte fraccionado proporcionó una solución logística más segura y eficiente.
¿Se pueden suministrar por separado los anillos de montar forjados?
Sí. Fabricamos forjados y mecanizados-de precisión.anillos de equitacióntanto para equipos nuevos como para proyectos de reemplazo.
Construya su próximo proyecto minero con confianza
Cada envío exitoso representa más que una fabricación completa:-refleja experiencia en ingeniería, control de calidad disciplinado y entrega global confiable.
Ya sea que necesite una carcasa de fregadora giratoria completa, anillos de montaje forjados u otro equipo de minería-de servicio pesado, nuestro equipo está listo para respaldar su proyecto desde la revisión de ingeniería hasta la fabricación y el envío internacional.
Envíenos sus dibujos, especificaciones o requisitos del proyecto hoy y permita que nuestros ingenieros le proporcionen una solución personalizada diseñada para un rendimiento a largo-plazo.
