Como proveedor de engranajes de doble hélice, a menudo recibo consultas sobre los niveles de ruido asociados con estos excepcionales componentes mecánicos. En esta publicación de blog, profundizaré en las características de ruido de los engranajes de doble hélice, explorando los factores que influyen en su producción de ruido y cómo se comparan con otros tipos de engranajes. Al final de este artículo, tendrá una comprensión integral de los niveles de ruido de los engranajes de doble hélice y cómo pueden beneficiar sus aplicaciones.
Comprender los engranajes de doble hélice
Los engranajes de doble hélice, también conocidos como engranajes en espiga, son un tipo especializado de engranaje que presenta dos juegos de dientes helicoidales con ángulos de hélice opuestos. Estos dientes están dispuestos en forma de V, lo que anula efectivamente el empuje axial generado por cada hélice. Este diseño ofrece varias ventajas sobre los engranajes rectos tradicionales, incluido un funcionamiento más suave, mayor capacidad de carga y reducción de ruido.
La geometría única de los engranajes de doble hélice permite un acoplamiento más gradual y continuo de los dientes durante el proceso de engrane. A diferencia de los engranajes rectos, en los que todo el ancho del diente engrana simultáneamente, los engranajes de doble hélice tienen un patrón de contacto progresivo. Esto da como resultado una carga más uniformemente distribuida y menos impacto durante el engranaje de los dientes, lo que a su vez reduce el ruido.
Factores que afectan el nivel de ruido de los engranajes de doble hélice
1. Diseño de dientes y precisión de fabricación
La calidad del diseño de los dientes y la precisión del proceso de fabricación desempeñan un papel crucial a la hora de determinar el nivel de ruido de los engranajes de doble hélice. Las técnicas de fabricación de alta precisión garantizan que los dientes tengan el perfil, el ángulo de hélice y el acabado superficial correctos. Cualquier desviación de las especificaciones ideales puede provocar un contacto desigual de los dientes, un aumento de la vibración y niveles de ruido más elevados.
Por ejemplo, si los ángulos de hélice de los dos juegos de dientes helicoidales no coinciden con precisión, puede provocar un desequilibrio en las fuerzas axiales, lo que genera ruido y desgaste adicionales. Del mismo modo, un mal acabado superficial de los dientes puede aumentar la fricción y generar más ruido durante el funcionamiento.
2. Selección de materiales
El material utilizado para fabricar los engranajes de doble hélice también afecta a sus características de ruido. Los diferentes materiales tienen diferentes propiedades de dureza, elasticidad y amortiguación. Los engranajes fabricados con materiales con buenas propiedades de amortiguación pueden absorber y disipar las vibraciones de manera más efectiva, lo que resulta en niveles de ruido más bajos.
Los materiales comunes para los engranajes de doble hélice incluyen acero, hierro fundido y bronce. A menudo se prefiere el acero por su alta resistencia y durabilidad, pero según la aplicación específica, se puede usar hierro fundido o bronce para reducir el ruido. Por ejemplo, el hierro fundido tiene mejores características de amortiguación que el acero, lo que puede ayudar a minimizar el ruido en aplicaciones donde la reducción del ruido es una prioridad.
3. Lubricación
Una lubricación adecuada es esencial para reducir el nivel de ruido de los engranajes de doble hélice. Un lubricante de alta calidad forma una fina película entre los dientes engranados, lo que reduce la fricción y el desgaste. También ayuda a disipar el calor generado durante el funcionamiento.
Una lubricación inadecuada puede provocar un mayor contacto entre metales, lo que genera más ruido y puede provocar un desgaste prematuro de los engranajes. El tipo de lubricante, su viscosidad y el método de lubricación (como lubricación por salpicadura o lubricación forzada) deben considerarse cuidadosamente en función de las condiciones operativas específicas de los engranajes.
4. Condiciones de funcionamiento
Las condiciones de funcionamiento, como la velocidad, la carga y la temperatura, también tienen un impacto significativo en el nivel de ruido de los engranajes de doble hélice. Las velocidades más altas generalmente dan como resultado un aumento del ruido debido a la mayor energía cinética y al enganche más rápido de los dientes. Del mismo modo, cargas pesadas pueden provocar una mayor deformación de los dientes y aumentar el nivel de ruido.
Las fluctuaciones de temperatura pueden afectar las propiedades del lubricante y el material de los engranajes. Las temperaturas extremas pueden hacer que el lubricante se diluya o se espese, lo que reduce su eficacia para reducir la fricción y el ruido.
Comparación de engranajes de doble hélice con otros tipos de engranajes
1. Engranajes rectos
Los engranajes rectos son el tipo más simple de engranajes, con dientes rectos paralelos al eje del engranaje. Si bien son fáciles de fabricar y relativamente económicos, tienden a generar más ruido en comparación con los engranajes de doble hélice.
El engrane repentino y de ancho completo de los dientes en los engranajes rectos crea una fuerza de impacto significativa, que resulta en vibraciones y ruidos de alta frecuencia. Por el contrario, el contacto progresivo de los dientes en los engranajes de doble hélice reduce este impacto, lo que conduce a un funcionamiento más silencioso.
2. Engranajes helicoidales
Los engranajes helicoidales tienen dientes cortados en ángulo con respecto al eje del engranaje. Ofrecen un funcionamiento más suave y una mayor capacidad de carga en comparación con los engranajes rectos. Sin embargo, los engranajes helicoidales generan un empuje axial, que requiere cojinetes adicionales para contrarrestarlo.
Los engranajes de doble hélice eliminan el problema de empuje axial inherente a los engranajes de una sola hélice. Esto no sólo simplifica el diseño del sistema de engranajes sino que también reduce las vibraciones y el ruido asociados con las fuerzas axiales.
Aplicaciones y consideraciones de ruido
Los engranajes de doble hélice se utilizan ampliamente en diversas aplicaciones donde se requiere poco ruido y alta eficiencia. Algunas de estas aplicaciones incluyen:
1. Maquinaria Industrial
En maquinaria industrial, como transportadores, mezcladores y trituradoras, a menudo se prefieren los engranajes de doble hélice para minimizar la contaminación acústica en el lugar de trabajo. El buen funcionamiento de estos engranajes también reduce los requisitos de mantenimiento y prolonga la vida útil de la maquinaria.
2. Industria automotriz
En la industria automotriz, los engranajes de doble hélice se pueden encontrar en transmisiones y diferenciales. Sus características de bajo ruido contribuyen a una experiencia de conducción más cómoda, mientras que su alta capacidad de carga garantiza un rendimiento fiable.
Al considerar el uso de engranajes de doble hélice en su aplicación, es importante evaluar los requisitos de ruido. Para aplicaciones donde el ruido es un factor crítico, como en un entorno de oficina tranquilo o en una zona residencial, es posible que sea necesario tomar medidas adicionales de reducción del ruido. Esto puede incluir el uso de recintos aislantes del sonido o la selección de engranajes con los niveles de ruido más bajos posibles.
Productos relacionados y su importancia
Como parte de nuestra gama de productos, también ofrecemos productos relacionados comoCorona para horno,Embalaje de engranajes circunferenciales, yEje helicoidal. Estos productos están diseñados para funcionar junto con engranajes de doble hélice en diversas aplicaciones industriales.

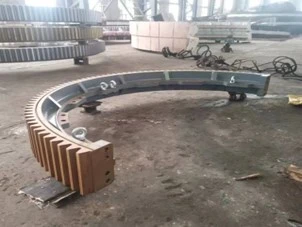

Las coronas para hornos se utilizan en hornos industriales a gran escala, donde necesitan funcionar bajo cargas elevadas y condiciones duras. La selección e instalación adecuadas de estos engranajes pueden afectar significativamente el rendimiento y el nivel de ruido del horno. El embalaje de los engranajes cilíndricos garantiza que los engranajes estén protegidos durante el transporte y almacenamiento, manteniendo su calidad y rendimiento. Los ejes helicoidales, por otro lado, ofrecen un tipo diferente de mecanismo de reducción de engranajes y pueden usarse en combinación con engranajes de doble hélice para sistemas de transmisión de potencia más complejos.
Contacto para compra y discusión
Si está interesado en nuestros engranajes de doble hélice u otros productos relacionados, lo animamos a comunicarse para una discusión detallada. Nuestro equipo de expertos tiene un amplio conocimiento y experiencia en tecnología de engranajes y puede ayudarlo a seleccionar los productos más adecuados para su aplicación específica. Entendemos la importancia de la reducción de ruido en diversas industrias y podemos trabajar con usted para garantizar que nuestros engranajes cumplan con sus requisitos de ruido. Ya sea que necesite una solución de engranajes a pequeña escala o una aplicación industrial a gran escala, estamos aquí para ayudarlo.
Referencias
- Dudley, DW (1984). Manual de diseño práctico de engranajes. McGraw-Hill.
- Townsend, DP (1992). Manual de engranajes de Dudley, segunda edición. Marcel Dekker.
- Maitra, Alaska (2007). Diseño y aplicación de engranajes. Elsevier.
